Monoblock-Luftwärmepumpe
commotherm AWi-Mono

Leistungsbereich von 6 bis 18 kW

HEIZEN – KÜHLEN – WARMWASSER MIT DER KRAFT UNSERER NATUR

Die commotherm Luft/Wasser Wärmepumpe ist speziell für die Außenaufstellung konzipiert. Sie besticht durch die neueste Inverter Technologie mit dem Vorteil einer perfekten Anpassung der Heizleistung der Wärmepumpe an die aktuelle Außentemperatur bzw. an die geforderte Vorlauftemperatur sowie dem Kältemittel R32. Dadurch wird höchste Energieeffizienz garantiert – auch bei niedrigen Außentemperaturen. Die Wärmepumpe kann zum Heizen und zur Warmwasseraufbereitung verwendet werden. In den Sommermonaten kann sie zudem zur aktiven Kühlung verwendet werden, um ein angenehmes Raumklima zu schaffen. In den Nachtstunden gewährleistet die commotherm AWi-Mono einen flüsterleisen Betrieb durch den eingebauten “Silent Mode” für welchen 3 Zeiten pro Tag frei einstellbar sind.

Beratungsgespräch / Produkt Anfragen

Produktinformationen

Prospekt zum Download

INNENEINHEIT (Control Kit)

Das Control Kit ist eine wandhängende Inneneinheit und beinhaltet die Regelungstechnik für externe Anschlüsse.

  • Regelungstechnik für externe Anschlüsse

  • T-Control Regelung

  • Warmwasseraufbereitung

  • Umschaltung Warmwasserbereitung / Heizbetrieb

  • Durchflusssensor für Wärmemengenzählung und als Strömungswächter

  • Optional: Elektroheizstab inkl. Regler und STB für den Einbau in den Vorlauf

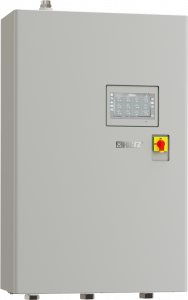

INNENEINHEIT (Hydraulikeinheit)

Die Hydraulikeinheit wird im Inneren des Gebäudes montiert, ist intern vorverkabelt und kann mit geringstem Aufwand mit der im Außenbereich aufgestellten Wärmepumpe verbunden werden.

Wandhängend bestehend aus:

  • T-Control Regelung

  • Integrierte Kondensatorpumpe

  • Umschaltventil inkl. Stellantrieb zur Umschaltung Warmwasserbereitung/Heizbetrieb

  • Durchflusssensor für Wärmemengenzählung und als Strömungswächter

  • Integrierte Mehrstufige E-Heizung im Vorlauf 2/4/6 kW

Warmwasser Unit WWU (für Leistungsbereich 6 – 12 kW)

Vorteile:

  • Kompakte, platzsparende Gesamtlösung – „ALL IN ONE“

  • Formschöne und optisch ansprechende Außenhülle

  • Hochwertige Anlagenkomponenten

  • 350 Liter emaillierter Warmwasserspeicher inkl. Wärmedämmung

  • Umschaltventil für Heizung/ Warmwasser

  • Elektrische Zusatzheizung mit Sicherheitsthermostat

  • Magnesiumanode für Korrosionsschutz

  • Bedienerfreundliche 7“ VGA-FarbTouch Regelung T-Control

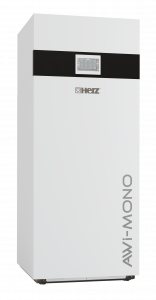

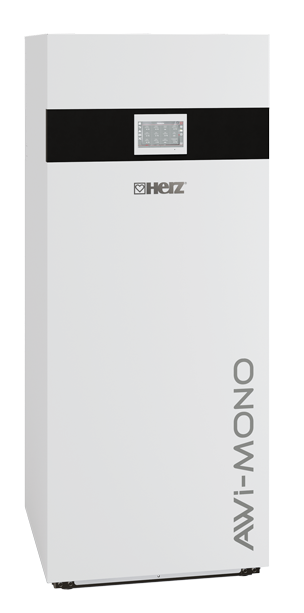

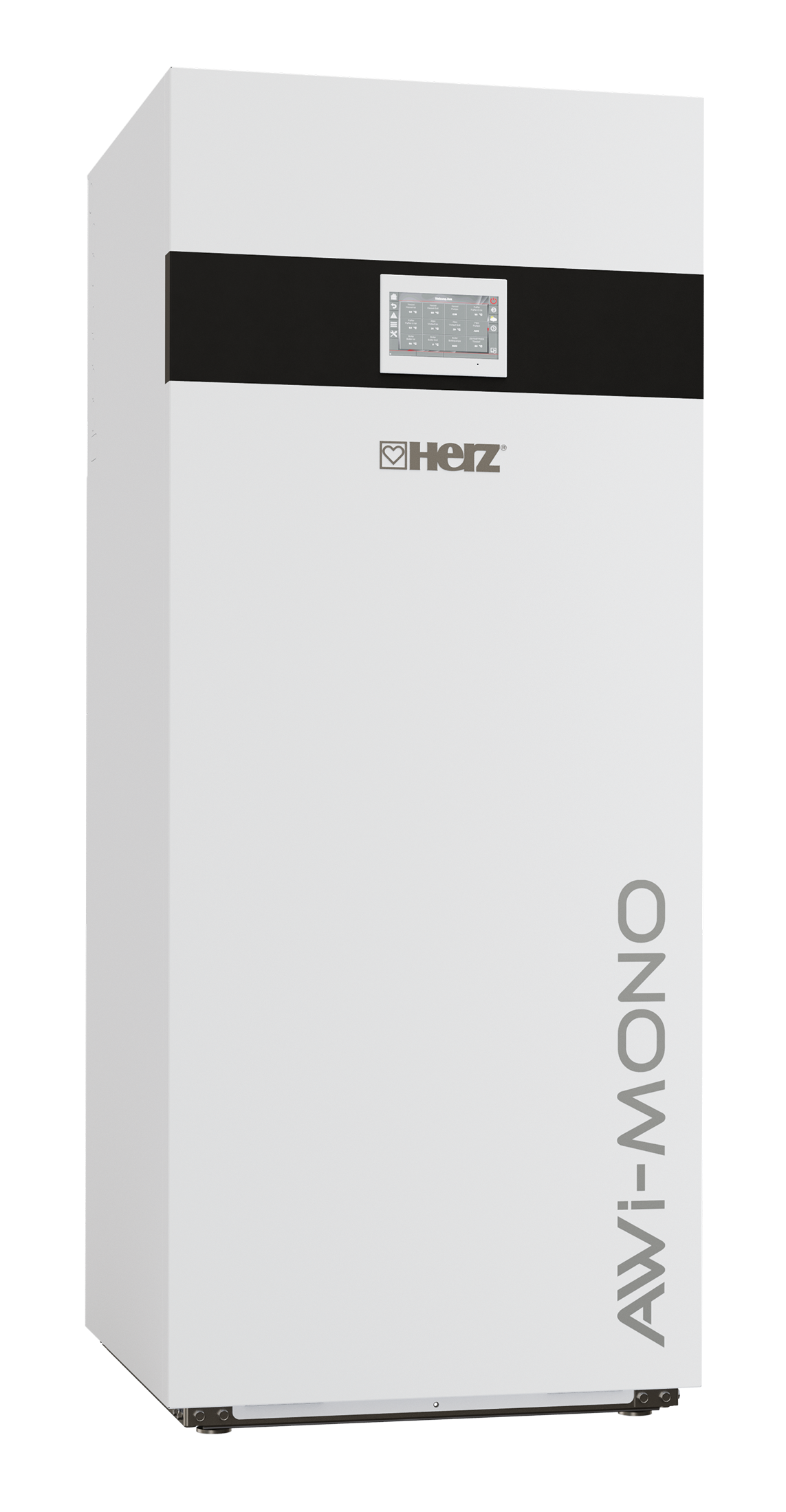

INNENEINHEIT: Warmwasser Unit
Die Warmwasser Unit bildet eine kompakte Gesamtlösung eines Heizungssystems. Über die Anschlüsse der Inneneinheit können das Heizungssystem und die Warmwasserverteilung direkt angeschlossen werden. Des Weiteren ist standardmäßig eine elektrische Zusatzheizung mit Sicherheitsthermostat, eine hocheffiziente Kondensatorpumpe mit PWM-Steuerung, ein Umschaltventil für Heizung/Warmwasser sowie ein emaillierter und gedämmter 350 Liter fassender Warmwasserspeicher verbaut.

Platzsparend und installationsfreundlich
Mit einer Größe von 76x78x186 cm (BxTxH) ist die Warmwasser Unit extrem platzsparend. Sie lässt sich einfach in kleine Technikräume oder auch Hauswirtschaftsräume integrieren. Mit ihrer ansprechenden Optik macht die Inneneinheit ein gutes Bild neben Waschmaschine und Trockner. Durch die intelligent situierten Anschlüsse ist eine saubere und einfache Leitungsführung möglich. Die Anschlüsse befinden sich auf der Hinterseite der Einheit und sind seitlich, von oben und von hinten kreuzungsfrei anschließbar.

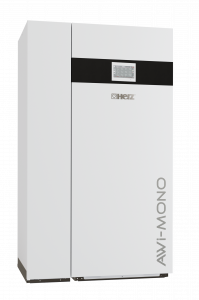

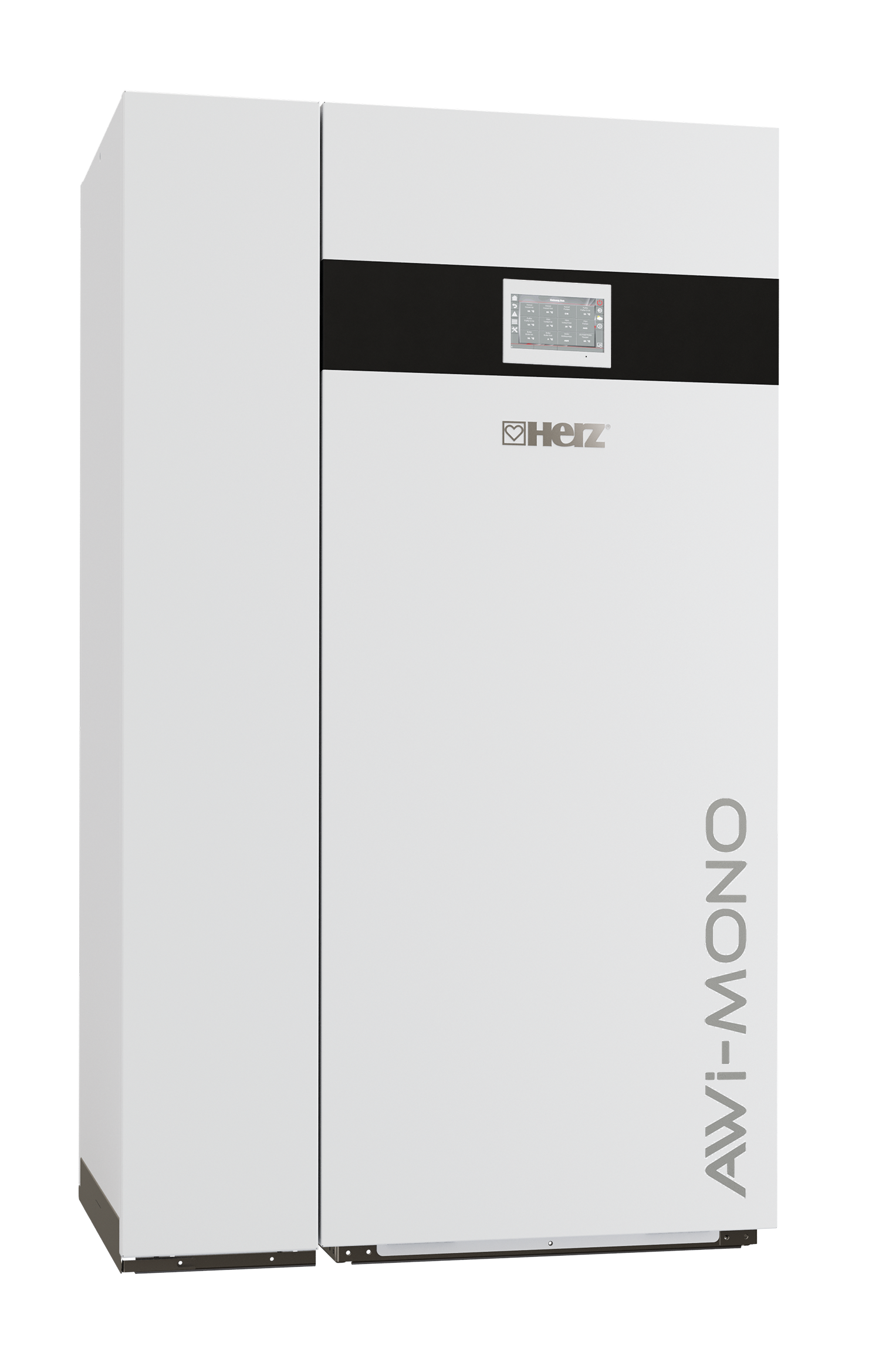

HERZ Hydrotower – Das Raumwunder

Sanitär-, Lüftungs- und Heizungstechnik in einem Gerät

Der Hydrotower kann als Ergänzung zur Warmwasser Unit für folgende Wärmepumpenmodelle eingesetzt werden: commotherm AWi-Mono 6-12 kW

Vorteile:

  • Minimaler Platzbedarf

  • Kein separater Technikraum mehr erforderlich

  • Keine sichtbaren Rohre und Armaturen

  • Wartungsfreundlich

  • Variable Aufstellungsvarianten

Varianten mit:

  • Zweiter Heizkreis

  • Waschmaschinen- und Trockneranschluss

Die großen Vorteile der HERZ commotherm AWi-Mono

  • Zum Heizen, Kühlen und zur Warmwasserbereitung

  • Modernste Inverter Technologie

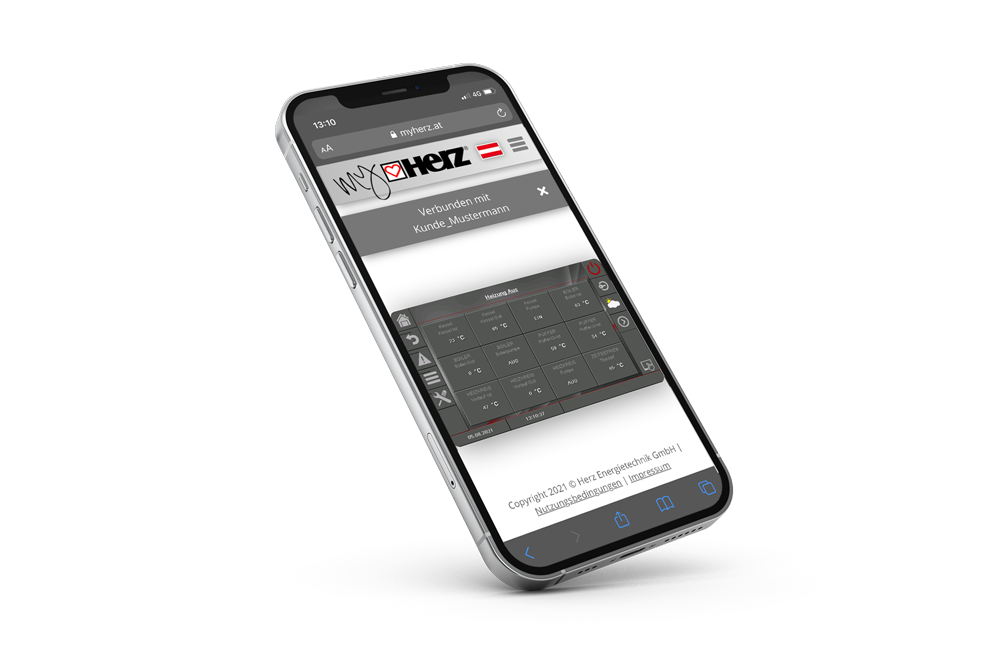

  • Fernzugriff über die HERZ Fernvisualisierung oder VNC möglich (Internetanschluss vorausgesetzt)

  • „Smart Grid“ fähig

  • Hohe Leistungszahlen (COP)

  • Effiziente Wärme- und Schalldämmung

  • Aktive Kühlung

Standard-Ausführungsvariante:

  • Verkleidung in anthrazitgrau matt feinstrukturiert
  • Platte: hochwertige HPL-Platte

Aktive Kühlung im Sommer
Hierbei wird die Funktionsweise der Wärmepumpe umgekehrt, wodurch statt Wärme aktiv Kälte erzeugt wird.

EINFACH, MODERN & KOMFORTABEL

Bedienerfreundliche Touch-Regelung T-CONTROL

  • Zentrale Regelungseinheit serienmäßig für:

    • Witterungsgeführte Regelung für 1 gemischten Heizkreis
    • Warmwasseraufbereitung (via Warmwasserspeicher oder Puffer mit Frischwassermodul)
    • Energiemanagement
    • Frostschutzüberwachung

  • Vorteile der T-Control

    • Stromsparender Standby-Betrieb
    • Übermittlung von Status- und Störmeldungen via E-Mail
    • Datentransfer und Softwareupdates via USB-Stick
    • Integrierte Modbus Kommunikations-Schnittstelle (TCP)
    • Übersichtliche Darstellung der Funktionen der unterschiedlichen Komponenten

  • Modular erweiterbar:

    • 1 zusätzlicher interner Heizkreis
    • bis zu 30 externe Erweiterungsmodule

  • Digitaler Fernsteller – optional erhältlich:

    • Zugriff auf die Regelung vom Wohnraum aus
    • Visualisierung der wichtigsten Parameter von Wärmepumpe, Heizkreis und Warmwasserspeicher

Energieeffizienzklassen für Raumheizung bei 35°C Vorlauftemperatur

commotherm AWi-Mono
mit integrierter Systemregelung		 A+++
